Пешеходный фонтан FC-10400 с погружными насосами
Пешеходный фонтан FC-10400, разработанный компанией "Фонтан СИТИ", представляет собой сухой фонтан круглой формы диаметром 10,4 м, предназначенный для установки в общественных пространствах, жилых комплексах, на территориях торгово-развлекательных центров, гостиничных комплексов, а также на частных домовладениях. Конструкция обеспечивает безопасное нахождение посетителей непосредственно в зоне действия водных струй без нарушения общей проходимости территории.
В основе конструкции лежит чаша из монолитного железобетона с гидроизоляцией. Покрытие площадки состоит из несущего каркаса из нержавеющей стали на регулируемых опорах и композитного решётчатого настила, поверх которого выполняется финишная декоративная облицовка в соответствии с архитектурно-дизайнерским решением объекта.
Фонтан оснащён 24 динамическими струями с насадками типа «Комета», имеющими выходное отверстие 14 мм, шаровое соединение 1 дюйм и угол наклона до 20 градусов. Высота водной картины достигает 3 метров. Каждая струя оборудована индивидуальным кольцевым светильником LEDPROM LP GBZ RGBW 12-24V AISI 304 с корпусом из нержавеющей стали AISI 304. Питание светильников осуществляется напряжением 24 V DC, что относится к сверхнизкому напряжению и исключает риск поражения электрическим током при прямом контакте пользователей с водой и светотехническим оборудованием. Каждая струя обслуживается отдельным погружным насосом FC 15000 24V DMX, а управление реализуется через индивидуально проектируемый шкаф управления фонтаном.
Пешеходный фонтан FC-10400 подходит:- для установки на городских площадях и бульварах,
- в парковых зонах и скверах,
- на территориях жилых и гостиничных комплексов,
- перед торговыми и бизнес-центрами,
- в частных резиденциях с высокими требованиями к ландшафтному дизайну.
Ключевые особенности
- Безопасное питание насосов 24 V DC соответствует концепции пешеходного фонтана
- 24 индивидуальных погружных насоса FC 15000 24V DMX — по одному на каждую насадку
- Кольцевые RGBW-светильники LEDPROM в корпусе из нержавеющей стали AISI 304
- Система фильтрации, автодолива, дозации и дренажа входит в состав решения
Основные конструктивные решения

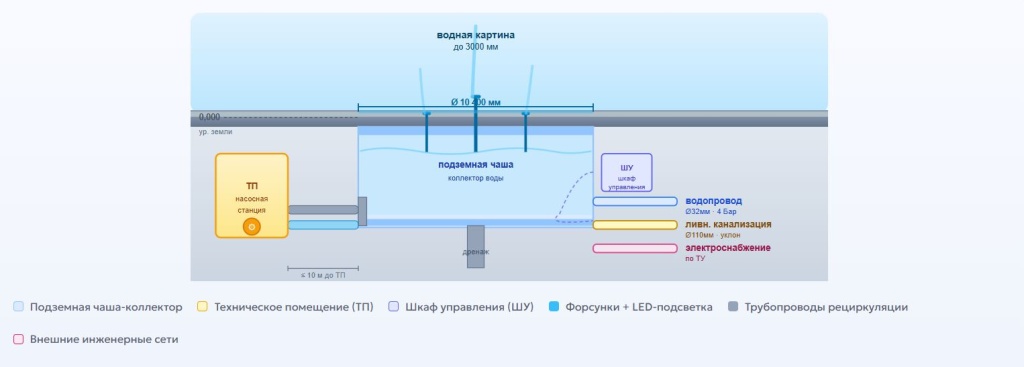

Схема устройства пешеходного фонтана с погружными насосами 24 V DC
Требования к подключению внешних инженерных сетей
Для реализации пешеходного фонтана необходимо обеспечить подвод воды, отвод в ливневую канализацию и электроснабжение. Точные параметры по электрической части определяются после получения технических условий и утверждения проекта.
Водоснабжение
- Диаметр трубопровода - Ø 32 мм
- Рабочее давление - 4 бар
- Система - рециркуляция
Расход воды из внешней сети требуется только для восполнения потерь на испарение и периодическую продувку системы; основная масса воды циркулирует внутри гидравлического контура без потребления из источника водоснабжения.
Ливневая канализация
- Диаметр трубопровода - Ø 110 мм
- Уклон - в сторону колодца
- Система аварийного дренажа ТП - опция
Система аварийного дренажа технического помещения рассчитывается отдельно как опциональное решение и не входит в базовую комплектацию фонтана.
Электроснабжение
- Мощность насосов - по ТУ
- Электроснабжение насосов - 24 V DC
- Шкаф управления - включен
Точные значения электрической мощности предоставляются после утверждения технических условий и проектных решений.
Базовой конфигурацией предусмотрено расстояние от зоны фонтана до технического помещения не более 10 метров. При использовании погружных насосов отдельное техническое помещение с полноценной насосной станцией не требуется, однако шкаф управления и смежные инженерные системы объекта размещаются согласно проекту. Оборудование технического помещения, звуковая аппаратура и часть строительных работ рассчитываются отдельно и не входят в стандартную поставку.
Структура стоимости проекта
24 насадки «Комета» 14 мм
24 погружных насоса FC 15000 24V DMX
24 кольцевых RGBW-светильника LEDPROM LP GBZ
Фильтрация, УФ-обеззараживание, автодолив, дозация, трубопроводная арматура
Шкаф управления фонтаном (ШУФ)
Закладные детали, скиммеры, донные сливы, кабельные вводы, решётчатый настил
Техническая документация на оборудование
✗ Рассчитывается отдельно (по смете или запросу):
Монтаж оборудования и пусконаладочные работы - по запросу
Общестроительные и земляные работы, устройство чаши - по смете
Декоративная отделка поверхности (гранит, плиты) - по смете
Система аварийного дренажа ТП - опция
Оборудование ТП (освещение, отопление, вентиляция) - по смете
Звуковоспроизводящая аппаратура - по смете
Доставка (индивидуально по объёму, массе, удалённости) - инд.
Инженеры рассчитают полную смету, подберут конфигурацию оборудования и подготовят пакет документации под конкретный объект и требования площадки.
Ориентир итогового бюджета «под ключ»:
Гидротехническая и электротехническая часть - по запросуФильтрация, автоматика и ШУФ - по запросу ( по ТЗ объекта)
Общестроительные, монтажные и пусконаладочные работы - по запросу ( зависит от объекта)
Доставка - индивидуально по объему и удаленности
Итого под ключ, ориентир - по запросу
Точная стоимость рассчитывается инженерами после изучения условий площадки и утверждения ТЗ.
Термин "сухой фонтан" применяется, к получившим большое распространение в последние годы, пешеходным фонтанам. Почему именно "сухой"?! В основе термина лежит принципиальное отличие конструкции чаши данного типа фонтанов.
Основная железобетонная конструкция располагается ниже уровня земли, а после монтажа специализированного фонтанного оборудования укрывается специальным покрытием: композитным или решетчатым настилом из нержавеющей стали, декоративными бетонными плитами или натуральным гранитом.
Т.к. по поверхности пешеходного фонтана могут прогуливаться люди, а вода постоянно отводится в основную чашу под декоративным покрытием, такие фонтаны принято называть "сухими".
Пешеходный фонтан идеально подходит для:
-
Городских площадей, парков и общественных пространств.
-
Торговых и бизнес-центров для зон перед входом, атриумов или площадей на территории ТРЦ.
-
Жилых комплексов (ЖК) премиум-класса.
-
Курортных отелей и гостиниц.
-
Частных резиденций и загородных домов.
Самыми популярными моделями являются насадки типа "Комета" и "Пенный исток".
Насадки "Комета" применяются для создания плотных ламинарных струй в фонтане, где необходим подъем воды более чем на 2,5 метра.
"Пенный исток" способен создать неповторимую пышную композицию, но зависим от высоты подъема струи. Не рекомендуется проектировать пешеходные фонтаны с насадками "Пенный исток" и высотой водной композиции более 2,5 метров, т.к. насадки крайне чувствительны к воздействию ветра и на больших высотах струя может "разбиваться".
